В данной статье мы демонстрируем способность функции Wizard в инструменте MEMS+ автоматически соединять механические, электрические и жидкостные разъемы.

Мы возвращаемся в механический режим просмотра, и теперь готовы использовать Мастера Wizard, обозначенной иконкой на панели интерфейса MEMS+ слева вверху. Эффект от использования Мастера виден сразу.

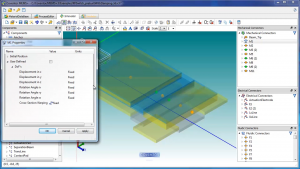

Механический разъем на дальнем конце консольной конструкции, кантилевера теперь отображается серым цветом. Открывая свойства механического разъема, мы видим, что все степени свободы теперь фиксированы.

Механический разъем, теперь выделен зеленым цветом, указывая на то, что механические разъемы двух смежных компонентов теперь соединены между собой, как видно из иерархического списка механических разъемов.

В режиме электрического просмотра мы видим электрические соединения устройства, установленные Мастером. В соответствии с иерархией компонентов и свойствами материала, электрический разъем, заземленный вручную, остается заземленным, и единственные электрические разъемы, которые необходимо объединить, как показано зеленым цветом, это два электрических контакта наконечника балки.

Наконечник балки является родительским компонентом для обоих проводящих электродов. Таким образом, в то время как отдельные базовые электроды остаются отключенными, поскольку они имеют общий родительский элемент, электрические контакты родительской балки соединены соответствующим образом.

В режиме жидкостного (флуидного) соединения, мы можем визуализировать соединение совпадающих жидкостных контактов внутри массива, созданного соседними компонентами. Выделенный жидкостной коннектор открыт, чтобы показать, что совпадающие жидкостные контакты из компонентов контактной площадки и разделительной балки соединены между собой.

Более подробная информация о функциях и возможностях системы CoventorMP доступна на нашем Youtube-канале, а также в нашем Телеграм-канале. Присоединяйтесь!
